Diffraction des rayons X sur monocristal

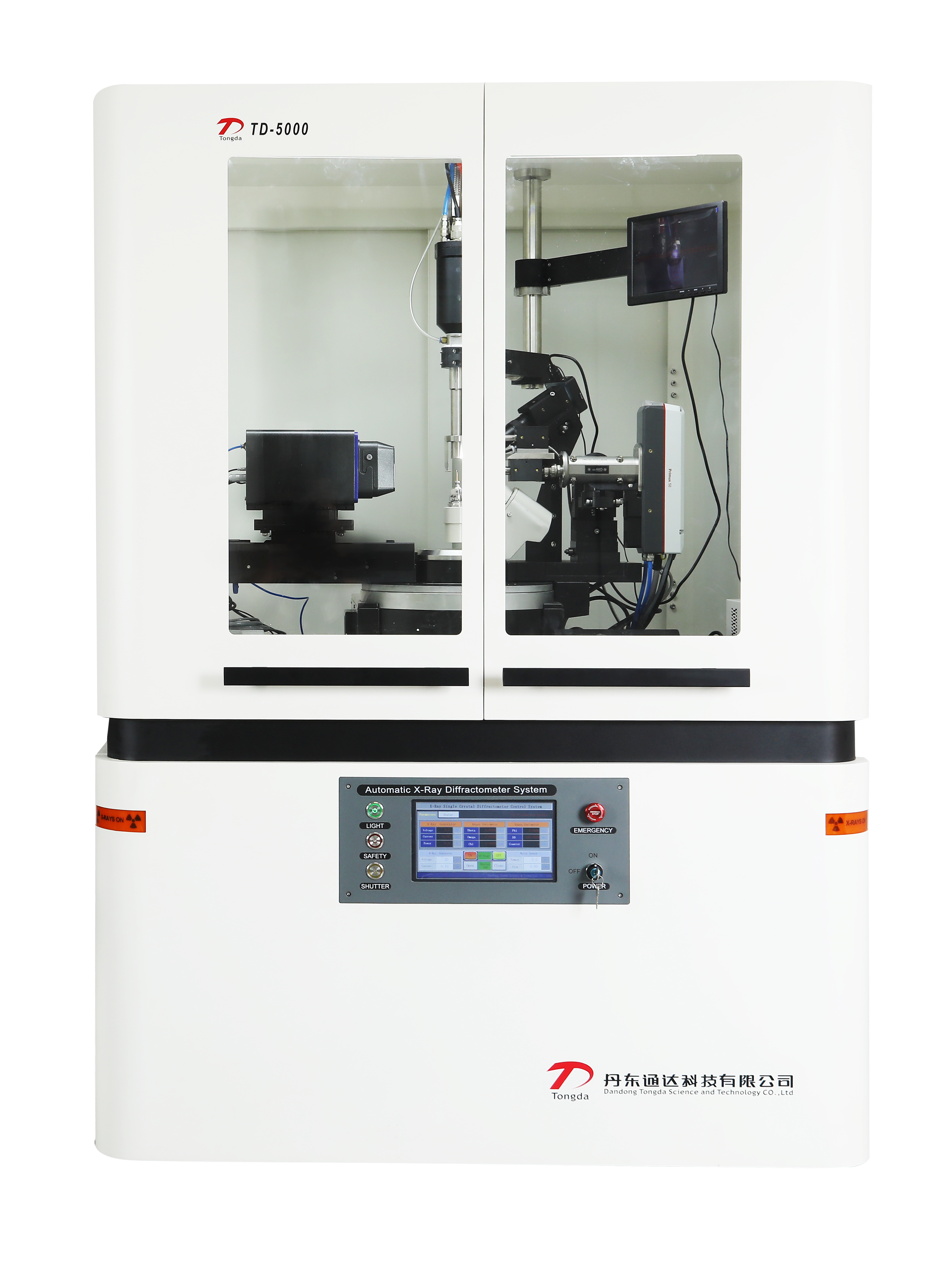

Diffractomètre à rayons X monocristallin TD-5000 (diffractomètre à rayons X monocristallin)

Le détecteur à pixels hybrides représente une avancée révolutionnaire dans le domaine des détecteurs de rayons X. Il permet d'obtenir des données de meilleure qualité tout en garantissant une faible consommation d'énergie et un refroidissement optimal. Ce détecteur combine les technologies clés du comptage de photons uniques et des pixels hybrides pour des applications dans divers domaines, tels que le rayonnement synchrotron et les sources lumineuses de laboratoire conventionnelles. Il élimine ainsi les interférences dues au bruit de lecture et au courant d'obscurité. La technologie de câble imageur hybride permet une détection directe des signaux de rayons X, plus nets et plus précis. De plus, ce détecteur offre une grande efficacité pour l'analyse d'échantillons complexes, même avec des données de haute qualité.

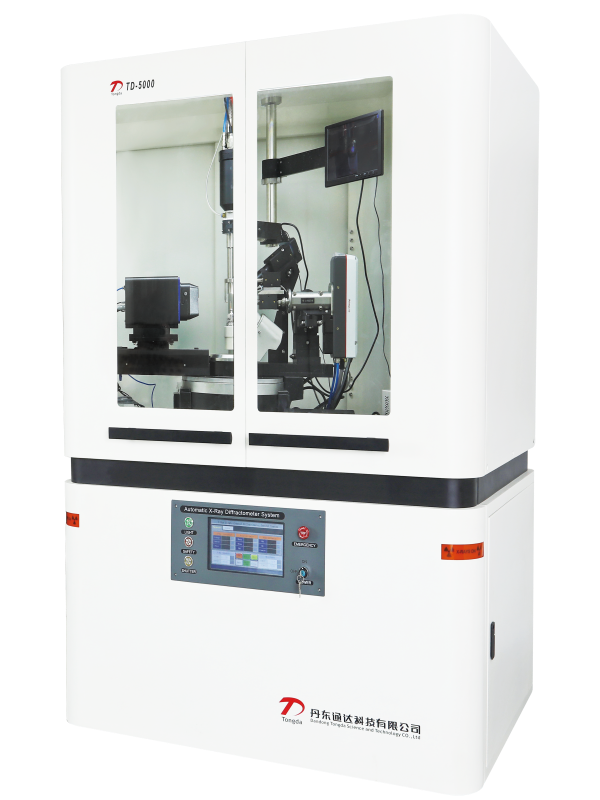

Présentation du diffractomètre à rayons X monocristallin TD-5000

Exclusivité nationale – pour combler le manque national

Détecteur de pixels mixtes Piltus

Le diffractomètre à rayons X monocristallin TD-5000 est principalement utilisé pour mesurer la structure spatiale tridimensionnelle et la densité électronique des matériaux inorganiques et organiques. Son détecteur à pixels hybrides offre une qualité de données optimale tout en garantissant une faible consommation d'énergie et un refroidissement minimal. Ce détecteur combine deux technologies clés : le comptage de photons uniques et les pixels mixtes. Il est utilisé dans divers domaines, tels que le rayonnement synchrotron et les sources lumineuses conventionnelles de laboratoire. Il élimine efficacement les interférences dues au bruit de lecture et au courant d'obscurité. La technologie des pixels hybrides permet une détection directe des rayons X, facilitant ainsi la résolution du signal. Le détecteur fournit ainsi des données de haute qualité.

Équipement cryogénique :

Les données recueillies grâce à l'équipement cryogénique donnent des résultats plus satisfaisants. L'action de cet équipement permet d'optimiser les conditions de croissance, ce qui peut améliorer les performances d'un cristal imparfait et, par conséquent, celles d'un cristal idéal.

Plage de contrôle de la température : 100 K à 300 K

Consommation d'azote liquide : 1,1 à 2 L/h

Précision de contrôle : 0,3 K

Diffraction des rayons X sur monocristal

Précision de l'instrument :

Précision de répétition de l'angle 2θ :0,0001°;

Angle d'index minimum :0,0001°;

Plage de contrôle de la température :100K—300K

Précision du contrôle :±0,3K

Le diffractomètre à rayons X monocristallin TD-5000 (DRX monocristallin) utilise la technologie des quatre cercles concentriques pour garantir l'immobilité du centre du goniomètre quelle que soit la rotation. Cette technologie permet d'obtenir des données d'une précision optimale et un taux d'intégrité élevé. Les quatre cercles concentriques sont indispensables au bon déroulement des acquisitions. L'appareil est équipé d'un détecteur qui assure une meilleure qualité d'image et une vitesse d'acquisition accrue.

Caractéristiques du détecteur :

Surface sensible [mm2] :83,8 × 70,0

Taille des pixels [µm2] :172 × 172

Espacement des pixels :< 0,03%

Fréquence maximale du collier [Hz] :20

Temps de lecture [ms] : 7

Gamme d'énergie [keV] : 3,5 - 18

Résultats des tests :

Accessoires optionnels：

Objectif de mise au point multicouche :

Taux de tubes à rayons X :30 W ou 50 W;Divergence：0,5 à 1 mrad;

Cible du tube à rayons X :Mo / Avec spot;Point focal：0,5 à 2 mm。

Performances commerciales :

Le personnel technique de l'entreprise a finalisé l'installation et la mise au point du diffractomètre à rayons X monocristallin étranger, et les résultats des tests sont très satisfaisants pour les utilisateurs étrangers. Ces derniers ont unanimement salué la fonctionnalité, la stabilité et le service après-vente de l'appareil.

Avantages fondamentaux distinctifs

Pionnier technologique comblant les lacunes nationales
Tongda est un contractant du Projet spécial national de développement des grands instruments et équipements scientifiques. En 2013, l'entreprise a créé un poste de travail d'experts académicien sous la direction de l'académicien Chen Xiaoming. En 2021, le premier diffractomètre à rayons X monocristallin de fabrication chinoise, bénéficiant de droits de propriété intellectuelle développés en interne et conçu par Tongda, a été commercialisé.

Une entreprise innovante axée sur la R&D
Le personnel de recherche et développement de l'entreprise représente jusqu'à 30 % de ses effectifs et détient 23 brevets et 7 droits d'auteur sur des logiciels. Son portefeuille de produits couvre l'ensemble de la gamme, incluant les diffractomètres de la série TD, les diffractomètres de paillasse, les spectromètres d'absorption, les diffractomètres à rayons X pour monocristaux, les orienteurs de cristaux et les analyseurs de cristaux, ce qui la positionne comme un fabricant professionnel d'instruments d'analyse par rayons X.

Pionnier de l'intégration poussée de l'IA aux bras robotiques
Le diffractomètre entièrement automatisé de Tongda, doté d'une intelligence artificielle, a été le premier du secteur à intégrer la commande d'un bras robotisé de haute précision à l'intelligence artificielle. Ses principales caractéristiques comprennent : la prise en charge du chargement automatique d'échantillons de divers types (poudres, couches minces et blocs) ; le contrôle à distance via une application mobile avec ouverture/fermeture automatique des portes pour une sécurité accrue des tests ; et une conception modulaire facilitant les mises à niveau et la maintenance, offrant une fonctionnalité « plug-and-play ».

La valeur fondamentale du choix de Tongda
Ce que vous acquérez, ce n'est pas seulement un instrument, mais aussi : un soutien technique continu de la part d'une équipe d'experts universitaires, un héritage technologique qui comble les lacunes nationales, une réponse rapide soutenue par une équipe de R&D à 30 %, et une expérience d'intégration de systèmes acquise grâce à de grands projets spéciaux nationaux.

Tongda a toujours cru que : la qualité est essentielle, la crédibilité est le fondement, l'innovation est le moteur et le talent est la ressource — c'est ce qui nous distingue des fournisseurs d'équipements ordinaires.
