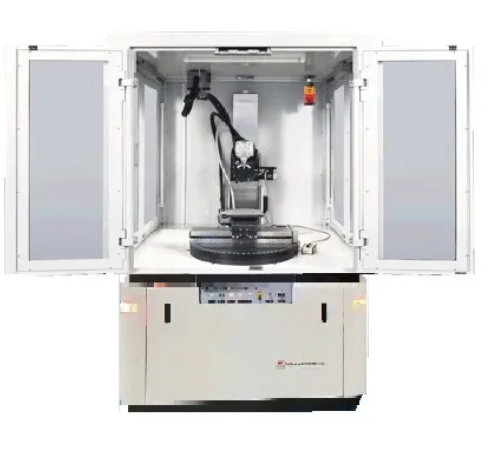

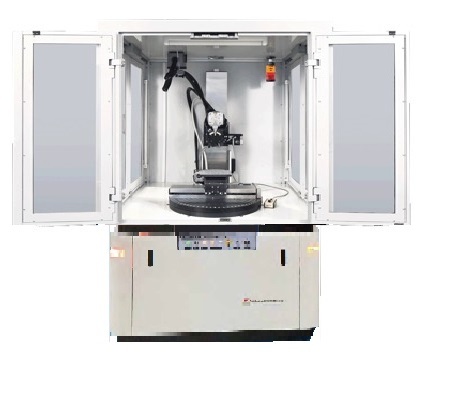

Analyseur de contraintes résiduelles par rayons X TD-RSD

Caractéristiques et performances

›› groupe électrogène haute tension de 2 kW
Permet une mesure rapide et précise des matériaux présentant de faibles pics de diffraction, tels que les alliages à base de nickel et les alliages de titane.

›› Refroidissement par eau à circulation externe
Permet un fonctionnement continu prolongé, adapté à des tâches telles que la cartographie automatique des contours de contrainte.

›› Diamètre du collimateur à partir de 0,1 mm
Capable d'effectuer des mesures de micro-surfaces.

›› Mesure à grande vitesse
2 à 4 minutes par point de mesure (pour l'acier).

›› rails de guidage de qualité machine-outil

›› Applicable à la mesure des contraintes résiduelles dans les composants métalliques et à l'analyse de l'austénite résiduelle

›› Le produit est conforme aux normes d'analyse des contraintes résiduelles ASTM E915-21, EN 15305-2008 et GB/T 7704-2017.

›› Couvercle de protection en verre au plomb entièrement fermé avec verrouillage de sécuritéDimensions personnalisables. Conforme aux exigences fondamentales de la norme GB/T 18871-2002 relatives à la protection contre les rayonnements ionisants et à la radioprotection.

Logiciel convivial
Le logiciel chinois de mesure et d'analyse des contraintes résiduelles prend en charge les méthodes d'ajustement linéaire et elliptique. Il utilise des équations de contrainte complètes sans supposer une contrainte de cisaillement nulle, ainsi que la méthode d'ajustement elliptique, permettant la mesure simultanée des contraintes normales et de cisaillement. Chaque mesure utilise plus de 9 angles ψ. L'ajustement du profil de pic inclut des fonctions gaussiennes, lorentziennes, Pearson VII, paraboliques, etc. Les résultats de mesure affichent simultanément les valeurs de contrainte normale et de contrainte de cisaillement, ainsi que des informations telles que l'intensité du pic, la largeur intégrale et la largeur à mi-hauteur (FWHM).

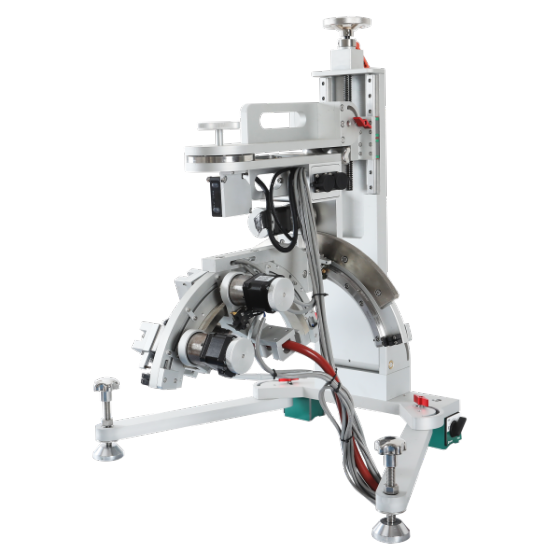

Goniomètre et accessoires :

• Système entièrement automatisé et contrôlé par ordinateur, compatible avec les méthodes inclinées et latérales, avec capacité de basculement simultané.

• Plage de mesure de l'angle 2θ : 105°–170° ; plage d'angle ψ : -57° à +57° ; plage d'angle de basculement ψ : 0 à ±8° (configurable).

• Précision et répétabilité de la mesure de contrainte (en utilisant de la poudre de fer sans contrainte) : L'écart type des valeurs de contrainte de 5 mesures consécutives est inférieur à ±5 MPa.

• Plage de déplacement de l'axe Z ≥500 mm, adaptée aux mesures en laboratoire de grandes pièces.

• Le capteur de déplacement laser indique la position de mesure sur la pièce et détermine la hauteur du plan de diffraction, permettant un positionnement rapide.

Platine porte-échantillon triaxiale :

• Il effectue automatiquement la cartographie des contraintes, mesure les contraintes principales et leurs directions, et permet la mesure de la teneur en austénite en une seule exposition.

• Plage de rotation de la platine porte-échantillon : 0 à ±180°.

• Équipé de plateformes de cartographie manuelles/automatiques des axes X/Y (300 mm × 200 mm).

Détecteur:
Détecteur de photons à comptage matriciel haute vitesse utilisant la technologie des bandes de silicium pour la détection directe des rayons X. Il est doté d'un réseau linéaire de 640 canaux en silicium avec un taux de comptage global de 1 × 10⁹ cps, éliminant ainsi la saturation du comptage. De conception symétrique, compact, haute vitesse et haute sensibilité.

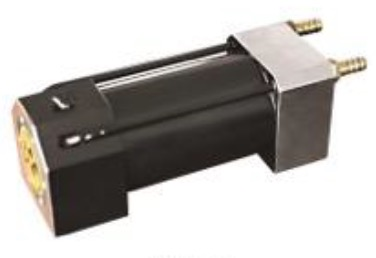

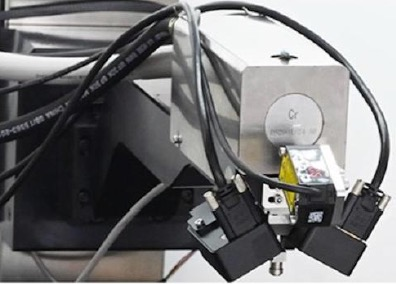

Tube à rayons X :
Tube à rayons X en céramique à foyer fin avec système de refroidissement intégré à circulation autonome et étanche, permettant un fonctionnement continu 24 h/24 et 7 j/7. Équipé d'une protection automatique contre la surchauffe. Compatible avec de nombreux matériaux cibles, notamment le chrome (Cr), le cuivre (Cu), le manganèse (Mn), le cobalt (Co), le vanadium (V), le titane (Ti), le fer (Fe) et le molybdène (Mo).
